Un système VRV est-il concerné par la DESP ?

Un système VRV n’est pas concerné dans son ensemble, mais certains de ses composants sous pression — unité extérieure, réseau de distribution, récipients — peuvent l’être selon leurs caractéristiques propres.

Un système DRV est-il soumis au suivi en service ?

Le suivi en service s’applique aux équipements sous pression identifiés comme relevant d’une catégorie DESP nécessitant ce suivi, qu’il s’agisse d’un système VRV ou DRV. Cela dépend de l’analyse réglementaire de chaque composant.

Pourquoi l’analyse d’un réseau VRV est-elle plus complexe qu’un split simple ?

Un réseau VRV comporte généralement davantage de tronçons de tuyauterie et de boîtiers de distribution, chacun pouvant présenter des caractéristiques de pression et de dimension différentes, ce qui multiplie les points d’analyse.

Qui peut réaliser l’analyse réglementaire d’un système VRV tertiaire ?

DCRR accompagne les exploitants dans l’analyse réglementaire des équipements sous pression des réseaux VRV/DRV, y compris sur les installations tertiaires étendues.

DESP VRV

DESP VRV : réglementation des systèmes VRV et équipements sous pression

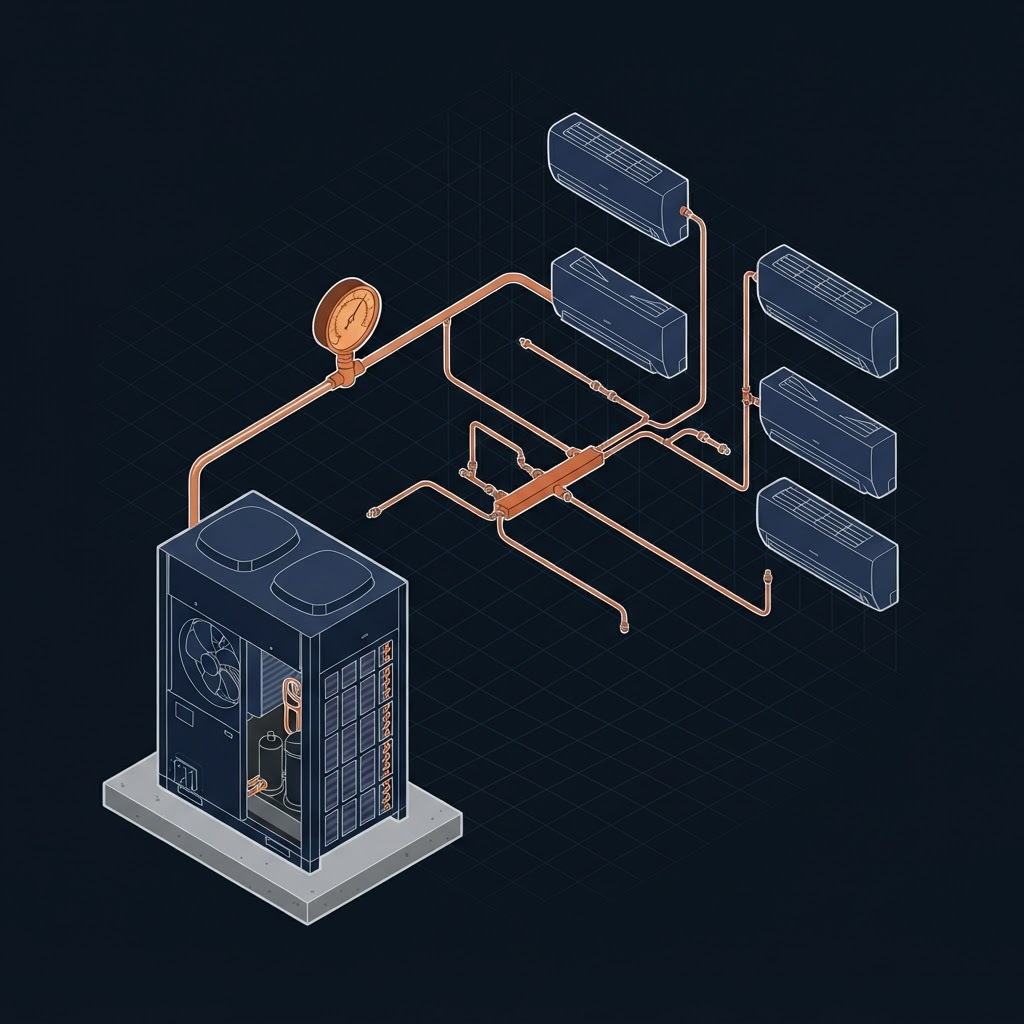

Illustration technique isométrique d’une unité extérieure VRV avec distribution frigorifique vers plusieurs unités intérieures

Réponse courte

Un système VRV (ou DRV, à débit de réfrigérant variable) n’est pas soumis à la DESP en tant que système global. L’analyse porte sur les équipements sous pression de son circuit frigorifique — unité extérieure, distribution vers les unités intérieures, récipients intermédiaires — selon leur pression, leur volume et le groupe du fluide frigorigène.

Comprendre le sujet

Un système VRV (Volume de Réfrigérant Variable) ou DRV (Débit de Réfrigérant Variable) permet de desservir plusieurs unités intérieures à partir d’une ou plusieurs unités extérieures, via un réseau de tuyauterie frigorifique parfois complexe et étendu, notamment dans les bâtiments tertiaires de grande taille.

Cette architecture en réseau distingue le VRV d’un simple split : le circuit frigorifique peut comporter de nombreuses portions de tuyauterie, des boîtiers de distribution (branch selector) et, selon les configurations, des récipients intermédiaires. Chacun de ces éléments doit être analysé individuellement au regard de la DESP.

Quels équipements sont concernés ?

Sur un système VRV/DRV, les composants les plus susceptibles d’être qualifiés d’équipements sous pression sont :

Unité extérieure

Compresseur(s) et échangeur contenant le fluide frigorigène sous pression.

Réseau de distribution

Tuyauterie frigorifique reliant l’unité extérieure aux unités intérieures.

Boîtiers et récipients

Branch selectors et récipients intermédiaires du réseau.

Quels critères déterminer ?

PS — la pression maximale admissible de chaque portion de circuit ou récipient.
V / DN — le volume des récipients, ou la dimension nominale des tuyauteries du réseau.
Fluide — nature et groupe (1 ou 2) du fluide frigorigène circulant dans le réseau VRV.

Quelles obligations ?

Sur un réseau VRV étendu, la multiplicité des portions de tuyauterie et des boîtiers de distribution rend l’analyse réglementaire plus complexe que sur une installation simple. Chaque tronçon significatif doit être examiné selon ses propres caractéristiques de pression, de volume et de fluide.

L’exploitant d’un système VRV/DRV tertiaire doit s’assurer que les équipements sous pression identifiés font l’objet du suivi en service requis par leur catégorie, et documenter cette conformité dans un dossier réglementaire dédié.

Exemple concret

Un système VRV desservant douze unités intérieures dans un immeuble de bureaux comporte un réseau de tuyauterie frigorifique dont plusieurs tronçons dépassent une dimension nominale significative, avec un fluide de groupe 2. L’analyse doit porter tronçon par tronçon, car les caractéristiques PS × DN peuvent varier fortement entre les différentes portions du réseau, contrairement à une installation split simple.

Points à retenir

Un système VRV/DRV n’est pas soumis à la DESP dans son ensemble.
Le réseau de distribution frigorifique doit être analysé tronçon par tronçon.
La complexité du réseau augmente avec le nombre d’unités intérieures desservies.
Un dossier réglementaire dédié facilite le suivi en service sur la durée.

Pour aller plus loin

DESP × CVC — page pilier Installation CVC Dossier DESP CVC

Références réglementaires

Directive 2014/68/UE — relative aux équipements sous pression (DESP)
Arrêté du 20 novembre 2017 — relatif au suivi en service des équipements sous pression et de leurs accessoires
Blog DCRR — analyses réglementaires détaillées, mises à jour du CTP et retours de terrain sur les ESP

Ce contenu est une vulgarisation pédagogique des principes généraux de la réglementation. Une analyse au cas par cas, réalisée par un professionnel, est nécessaire pour qualifier précisément une installation.
